双人双吹风淋室

发布时间:2017-07-25

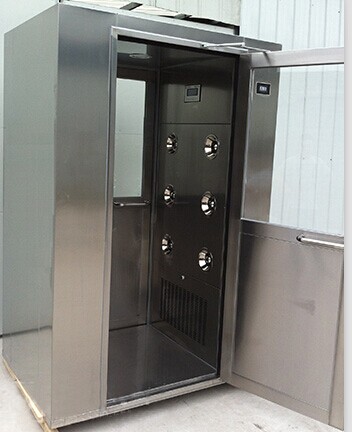

双人双吹风淋室

全不锈钢风淋室,智能中文语音温馨提示,欧宝闭门器、双门电子互联锁功能,9LED显示控制面板.

双人风淋室

外形尺寸:1400宽*1400深*2200高

内部尺寸:800宽*1300深*1950高

适用人数:2人/次

特点:

1、PLC智能化的控制系统

2、:吹淋时间在10-99s可调

3、高洁净度、高风速25米/秒

4、箱体采用模块化设计方案

5、高密封EVA密封材料,噪音小

6、进口电子元器件性能稳定可靠

7、智能中文语音提示

智能中文语音温馨提示,9LED显示控制面板.PLC可编程控制系统

1.   PLC可编程控制系统

2.   LED液晶显示

3.   双门电子互锁

4.   软触摸微动按键

5.   吹淋时间0-99秒可调

6.   照明延迟5秒自动熄灭,

  1. 7.   带OTS故障代码显示

PLC可编程芯片控制系统,带OTS故障代码显示,利于查明原因马上排除故障



  双人风淋室

双人风淋室适合多少人的生产车间

双人风淋室一次只能通过2个人,所以一般适用于生产不超过80人的车间

一次通过1人

按照每次吹淋12秒计算,每分钟过4次,1分钟可以通过8人

10分钟通过80人

企业通过风淋的时间不能超过10分钟为最好,否则影响影响上班时间的造成影响。

技术参数

                           详细技术参数配置

序号

项目

技术参数规格

数量

1

箱体

箱体,内外1.2mm的不锈钢或者钢板烤漆或者内外彩钢板内不锈钢制作

  若平方

2

双门体

不锈钢(SUS304),上部带3C认证钢化玻璃视窗;三道3MM厚度不锈钢铰链,保障门结实耐用,门与门框结合平整、牢固、美观,密封性能良好

    2扇

3

闭门器

采用著名品牌”欧宝”闭门器,,数量2只,手动开门,自动关门;

    2套

4

底板

不锈钢304方管+铺304不锈钢底板.1.2mm厚度

    1套

5

离心风机

离心低噪音风机,风量:2000风量/小时;风压1000pa,功率0.55KW/台

   2台

6

风淋喷嘴

360度可旋转式嵌入安装镜面不锈钢喷嘴,左右两侧分布,吹风方向可旋转;

    12个

7

吹淋风速

双侧吹风,25-30m/s,大风速保证吹淋效果;

      /

8

初效过滤器

45%(5um),600*350*10mm,可清洗可更换,主板材直接整体冲孔而成,美观结实,透风量高;

     2个

9

高效过滤器

99.99%(0.3um)过滤效率,规格600*600*120mm,,过滤器与框架以及框架与壁板之间无漏缝

     2个

10

吹淋时间

LED显示吹淋时间,(0-99s可调)

       /

11

光电开关

日本欧姆龙(OMRON)光电开关,

     1套

12

控制系统

PLC系统,控制面盘软触点控制开关,智能语音提示功能,LED显示:风淋时间,照明,内外门,内设”急停”按钮。紧急情况下按下按钮,系统断电双门可同时打开

     1套

13

双门电子联锁

风淋时两扇门同时闭锁,时间未到无法打开,保障强制员工吹淋;平时电子互锁,只可打开其中的一扇门;品牌”力士坚 “

     1套

14

照明

嵌入式LED照明灯节能环保;照明带延时功能,即智能温馨又节约能源

     1盏

15

不锈钢拉手

采用对接式不锈钢拉手,坚固耐用

     2把

16

电源

380V 50Hz 3N(可为客户非标私人定制220V,50HZ)

        /

17

功率

1.1Kw

         /

18

重量

约450Kg

        /

19

安全措施

内部安装有”急停“按钮

        /

20

适用人数

2人

      2人

风淋室功能

采用全自动控制运行,双门电子互锁,红外感应自动吹淋,吹淋时双门锁闭。

冷板喷塑系列,采用多层酸洗技术,静电无法喷塑处理。

采用全不锈钢制造门、门框、拉手、加厚地台板、风淋喷嘴作为基本配置。

采用液晶时间显示,风淋时间为0~999s可调,并显示已风淋时间。

采用阿基米德螺线型设计的送风吹淋系统达到25m/s~30m/s的超强风速,确保进入洁净室的人员及货物达到彻底除尘的完美效果。

采用先进的静音系统,噪声在68dB以下,运转更安静,对正在工作的人员影响更小。

采用独特的空气清新功能系统,对长期封闭的风淋室&风淋通道内产生的异味进行彻底的消除。

常见故障处理

一、电源开关。

通常风淋室有四个地方可以切断电源:

1、风淋室外箱体的电源开关;

2、风淋室内箱体的控制面板;

4、风淋室两侧外箱体上(此处电源开关可预防紧急情况下切断电源,有效地提高工作人员的人身安全)。当电源指示灯不通时,不防重新检查一下以上四个风淋室电源处。

二、风淋室风机不工作时

当风淋室不工作时,第一时间去检查一下风淋室外箱体的紧急开关是否切断,如确定切断了,用手轻轻一按,往右方旋转一下松手即可。

三、风淋室风机倒转或者风淋室风速很小时

请务必检查一下380V三相四线的线路是否反接,一般风淋室生产厂家出厂安装时会有专人的电工接好线;如反接了风淋室的线源,轻者会导致风淋室风机不工作或反转风淋室风速减小,重者会烧掉整个风淋室的线路板;建议使用风淋室企业不要轻意去更换接线,因生产需要确定要移动的话,请咨询风淋室厂家解决。

四、风淋室不吹淋

除了以上三点外,还需检查风淋室箱体内部的急停键是否按下,如急停键为经色时,风淋室则不会吹淋;要重新按一下急停键则可正常工作。

五、风淋室不能自动感应吹淋时,请检查风淋室内箱体右下角的光感系统,看光感装置是否安装正确,如光感两边正相对且光感正常,则可自动感应吹淋。

六、风淋室使用一段时间风速很低时,请检查风淋室的初、高效过滤器是否积尘过多,如是请更换过滤器。(风淋室初效过滤器一般1-6个月内更换一次,风淋室高效过滤器一般6-12个月内更换一次)

风淋室日常怎么维护和保养

良好的风淋过滤效果离不开日常对风淋净化设备的精心维护和保养

1、做好点检工作

   由专业的电工或点检员定期对风淋室进行检修和维护,确保各项指标在设备设定参数范围内。特别是对风淋门体要进行重点维护,因运行过程中,员工可能有时会违规操作,致电子锁锁销卡死或失灵或者闭门器调节不当影响关门效果。此外,还要检查螺丝是否有松动的现象,风淋室密封性、风机运转状况等等。

2、定期更换过滤器

   初效过滤器一般1到3个月更换一次,中效过滤器一般3至6个月更换一次,高效过滤器一般6至36个月   更换一次。初、中效过滤器可安排每个月定期清洗一次,完全晾干后可重装回去。

3、清洁保养

   避免用尖锐的物体刮伤或碰撞风淋室表面,清洁时避免使用具有氧化性或强酸强碱性的液体擦拭风淋   室厢体,尽量使用工业清洁进行保养。

4、避免违规使用

    依风淋室作业标准书进行正确使用,避免违规操作,如:不能随意更改风淋室设定的各项参数;在正常工作模式下,切勿强迫开关风淋门,不能触动任何控制开关;风淋前后,轻开轻关风淋门;发生故障时,不要慌,最好不要启动手动按钮,请及时通知专业人员来处理。
