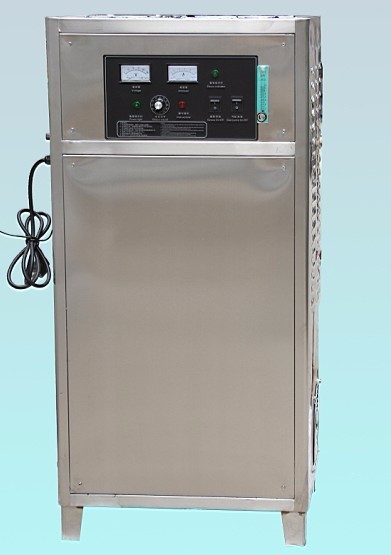

水处理臭氧发生器

水处理臭氧发生器是用于制取臭氧气体(O3)的装置。臭氧易于分解无法储存,需现场制取现场使用(特殊的情况下可进行短时间的储存),所以凡是能用到臭氧的场所均需使用臭氧发生器。臭氧发生器在饮用水,污水,工业氧化,,食品加工和保鲜,医药合成,空间灭菌等领域广泛应用。臭氧发生器产生的臭氧气体可以直接利用,也可以通过混合装置和液体混合参与反应。

臭氧发生器在污水臭氧处理流程

采用臭氧消毒的污水,预处理是十分重要的,往往由于预处理程度不够而影响臭氧消毒的效果,污水处理程度要经过技术经济比较确定。污水消毒最好是经过二级处理后再用臭氧消毒。这样可以减少臭氧的投加量,降低设备投资费用和运行费用。



臭氧发生器在水处理的优点:

1.臭氧是非常强的氧化剂,可以杀灭抗氯性强的病毒和芽孢;

2.臭氧消毒受污水PH值及温度影响较小;

3.臭氧可以去除污水中的色、嗅、味和酚氯等污染物,增加水中的溶解氧,改善水质;

4.臭氧可以分解难生物降解的有机物和三致物质,提高污水的可生化性;

5.臭氧在水中易分解,不会因残留造成二次污染。

臭氧在用于饮用水消毒时具有极高的杀菌效率,但在应用污水消毒时往往需要较大的臭氧投加量和较长的接触时间。其主要原因是污水中存在着较高的污染物如COD、NO2-N、色度和悬浮物等,这些物质都会消耗臭氧,降低臭氧的杀菌能力,只有当污水在臭氧消毒之前经过必要的预处理,才能使臭氧消毒更经济更有效。臭氧与污水的接触方式传质效果也会影响臭氧的投加量和消毒效果。



臭氧发生器在水处理的影响因素

臭氧在用于饮用水消毒时具有极高的杀菌效率,但在应用污水消毒时往往需要较大的臭氧投加量和较长的接触时间。

其主要原因是污水中存在着较高的污染物如 COD 、 NO 2 -N 、色度和悬浮物等,这些物质都会消耗臭氧,降低臭氧的杀菌能力,只有当污水在臭氧消毒之前经过必要的预处理,才能使臭氧消毒更经济更有效。

臭氧与污水的接触方式传质效果也会影响臭氧的投加量和消毒效果。

1.水质影响 主要是水中含 COD 、 NO2-N 、悬浮固体、色度对臭氧消毒的影响

2.臭氧投加量和剩余臭氧量   剩余臭氧量象余氯一样在消毒中起着重要的作用,在饮用水消毒时要求剩余臭氧浓度为 0.4mg/L, 此时饮用水中大肠菌可满足水质标准要求 . 在污水消毒时 , 剩余臭氧只能存在很短时间 , 如在二级出水臭氧消毒时臭氧存留时间只有 3-5min 。所测得的剩余臭氧除少量的游离臭氧外,还包括臭氧化物、过氧化物和其他氧化剂。在水质好时游离的臭氧含量多,消毒效果最好。

3. 接触时间   臭氧消毒所需要的接触时间是很短的,但这一过程也受水质因素的影响,另外研究发现在臭氧接触以后的停留时间内,消毒作用仍在继续,在最初停留时间 10min 内臭氧有持续消毒作用, 30min ,以后就不在产生持续消毒作用。

4. 臭氧与污水的接触方式对消毒效果也会产生影响,如采用鼓泡法,则气泡分散的愈小,臭氧的利用率愈高,消毒效果愈好。气泡大小取决于扩散孔径尺寸 , 水的压力和表面张力等因素 , 机械混合器、反向螺旋固定混合器和水射器均有很好的水气混合效果,完全可用于污水臭氧消毒

技术参数:(氧气源)



臭氧产量

臭氧浓度

功率

电源

处理水量

尺寸

MTS-CFG-20Y

20g/h

90-120mg/L

850w

220V

5吨/小时

 550×400 x900

MTS-CFG-30Y

30g/h

90-120mg/L

950w

220V

 8吨/小时

550×400 x1030

MTS-CFG-40Y

40g/h

90-120mg/L

1100w

220V

10吨/小时

550×400 x1030

MTS-CFG-50Y

50g/h

90-120mg/L

1200w

220V

13吨/小时

550×400 x1400

MTS-CFG-80Y

80g/h

90-120mg/L

1750w

220V

20吨/小时

650×500 x1400

MTS-CFG-100Y

100g/h

90-120mg/L

2650w

220V

25吨/小时

650×500 x1450

MTS-CFG-150Y

150g/h

90-120mg/L

3200w

220V

40吨/小时

700×750 x1450

MTS-CFG-200Y

200g/h

90-120mg/L

3200w

220V

50吨/小时

1200×750 x1700

MTS-CFG-300Y

300g/h

90-120mg/L

3600w

220V

80吨/小时

1300×750 x1700

MTS-CFG-500Y

500g/h

90-120mg/L

3600w

220V

130吨/小时

1500×750 x1700


技术参数:(空气源)



臭氧产量

臭氧浓度

功率

电源

处理水量

尺寸

MTS-CFG-20A

20g/h

20-30mg/L

850w

220V

5吨/小时

 550×400 x900

MTS-CFG-30A

30g/h

20-30mg/L

950w

220V

 8吨/小时

550×400 x1030

MTS-CFG-40A

40g/h

20-30mg/L

1100w

220V

10吨/小时

550×400 x1030

MTS-CFG-50A

50g/h

20-30mg/L

1200w

220V

13吨/小时

550×400 x1400

MTS-CFG-80A

80g/h

20-30mg/L

1750w

220V

20吨/小时

550×400 x1400

MTS-CFG-100A

100g/h

90-120mg/L

2650w

220V

25吨/小时

650×500 x1450

MTS-CFG-150A

150g/h

20-30mg/L

3200w

220V

40吨/小时

1200×750 x1600

MTS-CFG-200A

200g/h

20-30mg/L

3200w

220V

50吨/小时

1200×750 x1600

MTS-CFG-300A

300g/h

20-30mg/L

3600w

220V

80吨/小时

1300×750 x1700

MTS-CFG-500A

500g/h

20-30mg/L

3600w

220V

130吨/小时

1500×750 x1700

目前在世界范围内,纯净水、天然水(山泉水、矿泉水、地下水等经过过滤等工序制成),已普遍采用臭氧消毒。

在自来水臭氧净化应用时,国际常规标准为0.4mg/L的容解度保持4分钟,即CT值为1.6。

下表为参考值。

指标类

分质供水

纯净水

天然水

自来水

游泳池水

水中臭氧浓度

0.1-0.3mg/L

0.2-0.4mg/L

0.4-0.6mg/L

0.4mg/L

0.2mg/L

臭氧添加量

1-2g/T

2-3g/T

3-5g/T

3-5g/T

1-2g/T

水处理臭氧发生器几种常见的混合装置方法

1.传统的曝气法---历史悠久的传统混合方法。(布气板法、鼓泡塔法同理)

运行方式---气水顺流、逆流或多级串联交迭逆顺流,连续运行或间断批量运行。优点:能耗较低。缺点:喷头堵塞时布气不均匀,混合差,需要大型空压机和昂贵的氧化反应塔。

著名的文丘里射流混合法---安全、高效的混合方法。

运行方式---气水强制混合。优点:投资少,混合好,接触时间短,经射流混合器后臭氧在水中的臭氧浓度可为曝气法的数倍。

2.气液强力混合腔---安全、节能、效率极高的混合方法,是在文丘里射流混合器基础上改进的升级产品。

运行方式---充分利用水的紊流产生较大的负压,将臭氧吸入,在混合腔内产生涡流、旋转并相互碰撞。经实际使用证明,一级臭氧吸收率达90%以上,在相同臭氧发生系统的情况下,水中的臭氧溶解度为文丘里射流混合器的2倍左右。气液强力混合腔外体采用304不锈钢制作,内腔采用316不锈钢和部分耐臭氧ABS材料制作,SSLW系列内腔采用不锈钢和耐臭氧PVDF材料制作,产品坚固耐用,无机械故障免维修,运行安装方便,为目前投资最少,混合效果最好的设备。

处理较大水量需定做。下表尺寸可能会有适当变动。

3.气液混合泵---安全、效率极高的混合方法

气液混合泵的吸入口可以利用负压作用吸入气体,高速旋转的泵叶轮将液体与气体混合搅拌,由于泵内的加压混合,气体与液体充分溶解,溶解效率高。一台气液混合泵即可进行气液吸引、混合、溶解并直接将高度溶解液送至使用点。

4、混合塔法: 这种方法是通过一个较高的装置塔将水由塔顶喷下形成雾状,将臭氧气体自下方通入并使之与水流形成逆行,使臭氧气体与水充分接触形成臭氧水。此方式有无填料和有填料两种,材质是十分讲究的,效果也很好,只是成本造价较高。

水处理臭氧发生器使用事项

1、臭氧发生器安装人员必须要经过技术培训才能开机维修;

2、使用臭氧机杀菌时,严禁工作人员在浓度较高的臭氧环境中上班和工作;

3、切记设备保养或维修时 处理电源断掉和把臭氧泄气的状态下进行,能够很好的确保人员安全维修;

4、如有异常,请立即断电或者通知专业的人员进行检修。

5、合格的专用接地线,安全可靠的接地,禁止安装在氨气易泄露或有发生爆炸危险的危险区

6、对工艺流程臭氧发生器的应用方法操作人员应知晓,并且能熟练的操作此消毒设备。

7、如发生臭氧泄漏的情况需要第一时间关闭臭氧发生器,并开启通风设备进行通风处理后,即时退出臭氧发生器使用空间,等空间残余臭氧降至安全范围再进入
